Una cámara de inspección de tuberías es un sistema de circuito cerrado de televisión (CCTV) que se introduce en la conducción y transmite vídeo en tiempo real a un monitor-grabador en superficie. Sirve para ver el estado interior de desagües, bajantes y colectores, localizar obstrucciones y documentar fisuras, raíces o aplastamientos antes de decidir una reparación, sin abrir zanja.
¿Qué es una cámara de inspección de tuberías y cómo funciona?
Una cámara de inspección de tuberías es un sistema de circuito cerrado de televisión (CCTV) que se introduce en el interior de la conducción y envía vídeo en tiempo real a un monitor-grabador situado en superficie. El operador ve juntas, paredes, pendiente y obstrucciones sin cortar el tubo ni abrir zanja.
El principio de funcionamiento es mecánico: se empuja una guía flexible o se avanza un robot tractor desde un carrete, la cabeza de cámara incorpora iluminación LED y óptica, y un contador métrico registra los metros introducidos. Si el cabezal lleva sonda emisora, el punto exacto del fallo se localiza desde el exterior con un localizador electromagnético.
Se utiliza antes de decidir un desatasco, una rehabilitación puntual o la sustitución de un tramo, y también en recepción de obra y peritajes. El resultado depende de dos factores: el diámetro de paso disponible y el estado de limpieza previo de la conducción.
Convicción de que la imagen es prueba: la grabación con metraje permite discutir el diagnóstico con el cliente, el seguro o la administración sobre un documento común, no sobre una descripción oral.
Tipos de equipos: ¿cuál se adapta a cada red?
No existe un equipo único. La elección depende del diámetro interior, de la longitud del tramo y de los accesos disponibles: arqueta, boca de registro, bajante o acometida.

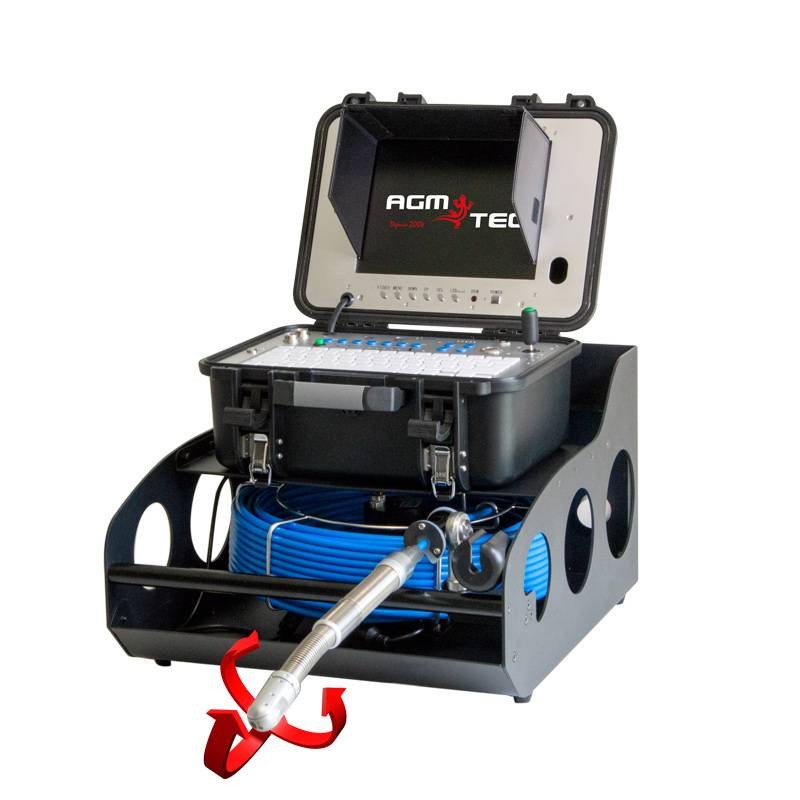

Las cámaras de empuje con guía flexible son la opción habitual en desagües domésticos, acometidas, piscinas y bajantes pluviales. Los robots tractores CCTV trabajan en colectores públicos y redes municipales, donde la tracción y el peso del cable exigen un vehículo motorizado. Las cámaras periscópicas resuelven la revisión rápida desde boca de registro sin introducir guías continuas.
Como referencia de rangos de trabajo, la tabla resume las tres tipologías. Los valores concretos de cada modelo (diámetro mínimo real, longitud de cable, prestaciones de la óptica) deben confirmarse con el fabricante antes de cerrar un pliego o un pedido.
| Tipo de equipo | Diámetro de trabajo | Alcance | Aplicación habitual |
|---|---|---|---|
| Cámaras de empuje | DN 30 mm a DN 150 mm | 10 a 60 metros | Desagües domésticos, acometidas, piscinas y bajantes pluviales |
| Robots tractores CCTV | DN 150 mm a DN 1200 mm | Hasta 300 metros | Colectores públicos, redes municipales de saneamiento y emisarios |
| Cámaras periscópicas | Pozos y arquetas | Visual | Inspección rápida desde boca de registro, sin guías continuas |
Componentes clave y especificaciones que condicionan el diagnóstico
En fontanería especializada, desatasco y mantenimiento de redes, la diferencia entre un vídeo utilizable y una grabación inservible suele estar en cuatro elementos del equipo.
AGM TEC diseña y fabrica estos sistemas en Francia, en Bessières (Haute-Garonne), con las gamas Tubicam, Verticam y Scopicam y los robots de inspección. Cada gama cubre un rango de diámetro y un tipo de acceso distintos, por lo que conviene contrastar con el fabricante qué configuración corresponde a la red que se va a revisar.
- Sonda emisora (512 Hz o 33 kHz): emite una señal rastreable desde la superficie mediante un localizador electromagnético, para marcar la posición y la profundidad exactas del fallo.
- Cabezal autonivelante o pan-tilt: mantiene el plano de visión corregido respecto a la gravedad o permite girar 360° para examinar juntas y paredes internas.
- Contador métrico digital: registra los metros de cable introducidos directamente sobre la pantalla de grabación.
- Grado de protección IP68: estanqueidad frente a agua a presión y gases residuales presentes en la red de alcantarillado.
Patologías que detecta una inspección por vídeo
La inspección CCTV identifica fallos concretos antes de planificar una rehabilitación puntual, como el encamisado con manga o el fresado. No sustituye al diagnóstico hidráulico de la red: confirma qué hay dentro del tubo y en qué punto.
La lectura del vídeo se apoya en el metraje registrado y en la posición de cada defecto respecto a las juntas. Esa referencia es lo que después permite intervenir en el punto correcto y no en el tramo completo.
- Intrusión radicular: raíces de vegetación cercana que penetran por las juntas de hormigón o PVC.
- Fisuras y roturas por aplastamiento: tensiones provocadas por el asentamiento del terreno o por el tráfico rodado sobre la red.
- Bloqueos por sedimentación: acumulación de grasas, jabones, arenas y toallitas que reducen la sección hidráulica útil.
- Arquetas ocultas: localización de registros enterrados que no aparecen en la cartografía previa.
Criterios de selección para profesionales
Antes de comprar o alquilar un equipo, conviene comprobar estos puntos sobre el tipo de red con el que se trabaja habitualmente.
Pida una prueba real con el diámetro y el material habituales: la rigidez de la guía y la iluminación no se comportan igual en PVC, hormigón o fundición, y el comportamiento en curvas cerradas es lo que decide si el equipo sirve en el día a día. Los datos de diámetro, longitud de cable y accesorios deben quedar por escrito en el presupuesto, según el diagnóstico y la configuración elegida.
- Diámetro mínimo de paso y flexibilidad de la guía: debe sortear codos de 90° sin trabarse ni perder avance.
- Sistema de iluminación: LEDs con regulación de intensidad, para evitar el destello reflectante en tuberías plásticas húmedas.
- Generación de informes: exportación de grabaciones en formatos estándar (MP4, AVI) y codificación compatible con normativas de certificación de redes, como la norma europea EN 13508-2.
